Ilustración con distintas perspectivas de un puente giratorio articulado de 23 m., presentado por Joseph Vögele A.G, con sede en Mannheim. Este tipo de puente giratorio articulado, dotado de un mando eléctrico para hacerlo girar y de otro manual por medio de manivelas y engranajes, tiene como ventajas que la articulación se encuentra en su centro, lo que suprime el golpe que la entrada de máquinas provoca en los rígidos, y en consecuencia supone un menor deterioro por el uso y una mayor vida útil del mismo. Además, este tipo de material fijo tiene la ventaja de que el vaciado del vaso, necesario para su instalación, es más pequeño que el puente rígido de igual longitud, algo a tener en cuenta sobre todo cuando el terreno es de roca. Asimismo, la altura de su viga es pequeña en comparación con los puentes rígidos, lo que unido al hecho de que todos sus rodamientos sean de bolas, permite que se pueda mover con facilidad.

Vista de personal ferroviario empleando dos máquinas neumáticas para retacar traviesas de la vía, modelo 1.924, que fueron presentadas en el Congreso por la casa Fried Krupp A.G, con sede en la ciudad alemana Essen. Se puede observar como se precisan dos personas para utilizar cada máquina, y como para retacar la vía se emplea una máquina para el interior de la vía y otra para el exterior. Dichas máquinas están constituidas por dos pequeñas bombas de aire, gemelas, accionadas cada una con un motor de explosión. Los grupos motor-bomba de dichas máquinas van montados sobre unas andas, que incorporan asimismo el depósito de combustible y una caja de herramientas, y unidos a estos grupos por medio de tubos blindados se incorporan dos retacadores neumáticos. Este sistema, que permite trabajar sin obstaculizar la circulación, se instala fuera de la caja de la vía, sobre los extremos de las traviesas y muy cerca del carril.

Vista en primer plano de una máquina portátil para barrenar traviesas, presentada por Robel y Cía, con sede en Munich. Esta máquina tiene la ventaja de servir para el barrenado simultáneo de los seis tirafondos empleados por traviesa en el carril tipo Norte nº 4.

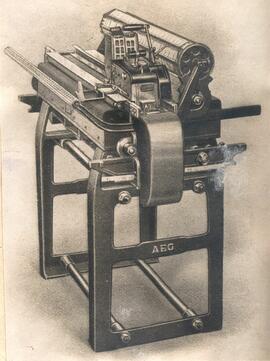

Vista general de una máquina para imprimir billetes comercializada por la AEG, que se compone de un soporte de las placas de impresión, caballete superior con carriles de rodadura y lista de las estaciones. Esta máquina se puede mover hacia delante y hacia atrás por encima del soporte de las placas de impresión y del carro impresor propiamente dicho. Además de imprimir el billete para el viajero, imprime también para su verificación la indicación del mismo con su importe en dos tiras de papel, una destinada para realizar la contabilidad del expendedor, que sale fuera de la máquina, y otra para comprobación, que queda enrollada en el interior de la máquina.

Ilustración de las secciones longitudinal y transversal del freno de vía de presión de aire de Jordan, en la que puede observarse como éste consta de cuatro carriles colocados dos a dos a ambos lados de cada uno de los carriles de la vía, acoplándose cada uno de ellos por medio de tres manivelas a unos ejes situados en la cimentación del aparato, de forma que al girar dichos ejes, suben los carriles de freno sobre el nivel de los carriles de la vía. En la parte inferior del bastidor de fundación están sujetos los cilindros de freno, cuyos émbolos son los que actúan por medio de palancas sobre los ejes antes citados, de manera que al introducir el aire comprimido en los cilindros, los carriles de frenado sube y se aproximan, y al deja libre el escape, vuelven los carriles a su posición primitiva por medio de resortes.

Ilustración de la sección transversal del freno de vía Frölich para vías de lomo de asno, en la que puede observarse como los dos carriles de frenado interiores de que se compone, colocados sobre palancas, giran alrededor de articulaciones. A la derecha se muestra la posición de funcionamiento del freno, pudiendo observarse como las llantas del vagón que entra en el freno pisan el patín de los carriles de frenado interiores, girando entonces alrededor de las articulaciones y, en unión con los carriles de frenado exteriores, aprisionan en forma de tenaza las ruedas del vagón. A la izquierda se muestra la posición de no funcionamiento, en la que todos los componentes del freno quedan fuera de la acción de las pestañas de las ruedas.

Vista general en primer plano de un freno de vía manejado a distancia con accionamiento hidráulico, ideado por el Ingeniero Jefe del Estado Alemán, Dr. Frölich, para vías de lomo de asno, y fabricado por Thyssen & CO, con sede en Mülheim. Este freno se compone de dos carriles de frenado, situados a ambos lados de cada uno de los carriles de la vía, unidos entre sí cada 2,50 m. por patines resbaladizos que descansan sobre una viga horizontal, la cual puede moverse verticalmente por presión hidráulica. Al fondo a la izquierda, puede observarse un edificio de la estación de clasificación, ya que las vías de lomo de asno son propias de este tipo de estaciones, y a un ferroviario junto a unas escaleras.

Ilustración de un detalle en primer plano correspondiente a la articulación de un puente giratorio articulado de 23 m., presentado por Joseph Vögele A.G, con sede en Mannheim. Este detalle permite observar tanto el conjunto de la unión de los dos semipuentes que componen el puente giratorio articulado, como la unión interna de los engranajes que componen dicha articulación.

Ilustración de un detalle en primer plano correspondiente a la articulación de un puente giratorio articulado de 23 m., presentado por Joseph Vögele A.G, con sede en Mannheim. Este detalle permite observar el conjunto de la unión de los dos semipuentes que componen el puente giratorio articulado.

Disposiciones de agujas y cruzamientos de nuevos tipos de cambios, tipo Bäseler con carril central común
